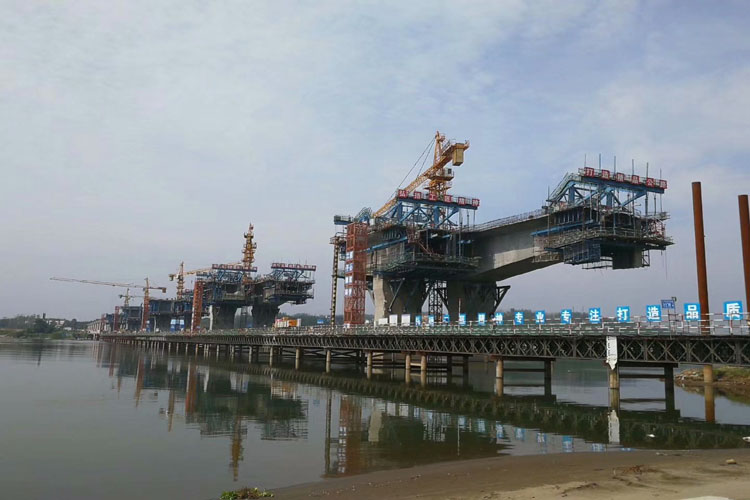

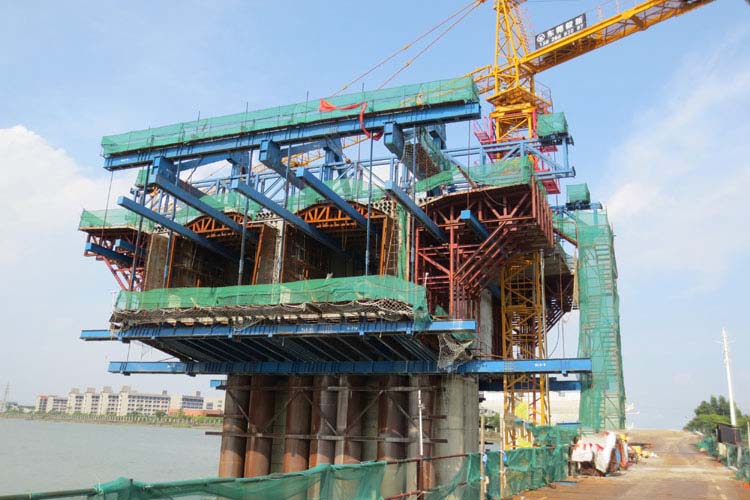

掛籃及掛籃構件是懸臂施工中的主要設備，按結構形式可分為桁架式、斜拉式、型鋼式及混合式4種，湖北德潤重工掛籃及掛籃構件廠家，專業掛籃廠家，掛籃租賃回收一體化服務

菱形掛籃

菱形掛籃可認為是在平行桁架式掛籃的基礎上簡化而來,其上部結構為菱 形, 前部伸出兩伸臂小梁, 作為掛籃底模平臺和側模前移的滑道, 其菱形結構后 端錨固于箱梁頂板上,無平衡壓重,而且結構簡單,故大大減輕自身靜荷。

三角形組合梁掛籃

三角形組合梁掛籃是在平行桁架式掛籃的基礎之上, 將受彎桁架改為三角形組合梁結構。 又由于其斜拉桿的拉力作用, 大大降低了主梁的彎矩從而使主梁能 采用單構件實體型鋼,由于掛籃上部結構輕盈,除尾部錨固外,還需較大壓重。 其底模平臺及側模支架等的承重傳力與平行桁架式掛籃基本相同。

掛籃的結構特點：

(一)掛籃的組成

組成部分:承重結構、懸吊系統、錨固裝置、走行系統和工作平臺 。承重結構是掛籃的主要受力構件, 它承受施工設備和新澆筑節段混凝土的全部重量, 并 通過支點和錨固裝置將荷載傳到已施工完成的梁身上。

掛籃的走行系統可用軌道或四氟乙烯滑板, 牽引動力一般用電動卷?yè)P(yáng)機, 它 包括前牽引裝置和尾索保護裝置。 為保證澆筑混凝土?xí)r掛籃有足夠的抗傾覆穩定 性,往往在掛籃的尾部設置后錨固,一般通過埋在梁肋內的豎向預應力筋實現, 當后錨能力不夠時,也可采用尾部壓重等措施。

掛籃的主要功能是支撐模板,承受新澆混凝土重量,由工作平臺提供張拉、 灌漿的場地, 調整標高。 因此掛籃不僅要求有足夠的 強度保證, 還要有足夠的剛 度及穩定性,自重輕,移動靈活,便于調整標高等

受力特點:底模平臺及側模支架所承荷重均由前后吊桿垂直傳至桁架節點和 箱梁底板上, 故又稱 吊籃式結構 , 桁架在其后端用壓重或錨固或二者兼之來解決 傾覆穩定問題,桁架本身為受彎結構。
