（一）掛籃是什么？

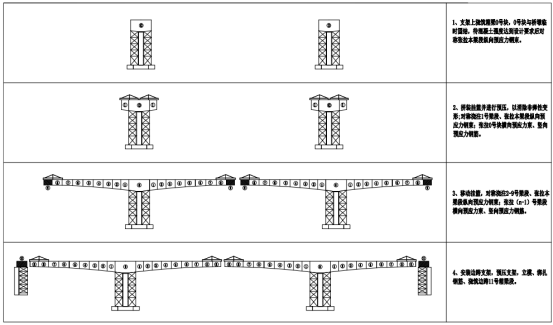

掛籃是滑動或滾動的承重構架，錨固在橋梁上，含有行走軌道。在掛籃上可進行模板、鋼筋、預應力管道的施工，混凝土灌注和預應力張拉，壓漿等作業。完成一個節段的循環后，掛籃即可前移并再次固定，進行下一階段的懸澆。一直到主跨完成并且合攏；

掛籃的分類：

一般桁架式掛籃可分為三角掛籃、菱形掛籃、弓弦式掛籃、平弦無平衡重式掛籃四種；國內比較常用的掛籃是菱形掛籃和三角掛籃兩種；

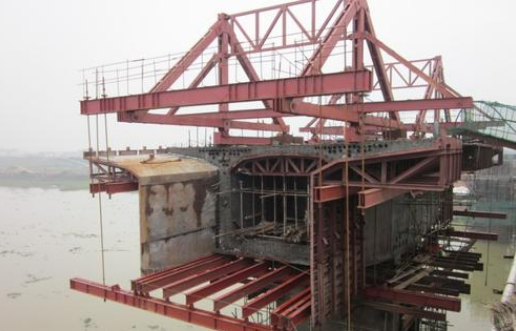

三角掛籃

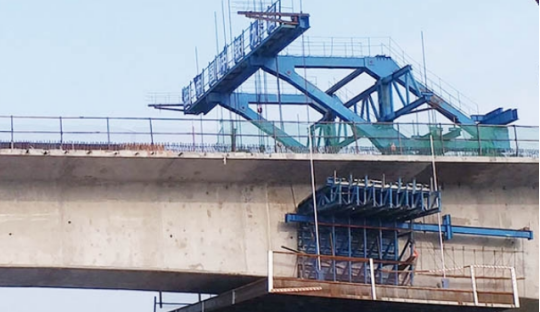

菱形掛籃

三角角掛籃由 ①主桁架系統、②走行系統、③錨固系統、④吊掛系統、⑤工作平臺系統、⑥模板系統六大部分組成。

①主桁架系統：主要由三角形主桁架及前上橫梁組成，其桿件均為型鋼焊接而成。

②走行系統：主要由導鏈、走行軌道、內模及外模走行梁、前滑座、后鉤座等組成。

③錨固系統：分為主桁架的錨固和平臺系統的錨固兩部分，主桁架用φ32精扎螺紋鋼筋錨固在箱梁上。平臺系統前端通過精軋螺紋吊桿和吊帶錨固在前上橫梁上。

④吊掛系統：主要由精軋螺紋吊桿、吊帶、小型分配梁、調節千斤頂?shù)冉M成。用以支撐平臺系統，將其荷載傳遞給主承重系統，并通過操作千斤頂調節吊桿螺帽，以調節平臺標高。

⑤工作平臺系統：主要由前下橫梁、后下橫梁、底?；艿冉M成。

⑥模板系統：由內模、側模、底模組成。

菱形掛籃由主要由牽引葫蘆、行走小車、滑梁小車、滑軌等組成。

掛籃主桁架前支點下方設置滑船，由葫蘆牽引掛籃通過滑船在工字鋼滑軌上前移。

這樣更加便于裝拆，移動方便迅速?；谇耙苹壣匣?。掛籃后支點巧妙地設計行走小車，行走小車在行走滑軌上翼緣底面滾動前移。行走滑軌與前移滑軌通過壓在其上面的錨梁與箱梁豎向預應力筋連接而錨固，這樣取消了掛籃尾部的配重，有效地減輕了掛籃自重，掛籃行走亦變得平穩可靠?；盒≤囃ㄟ^精軋螺紋鋼固定于已澆混凝土梁段的頂面，用于支撐內、外模板的工字鋼滑梁通過滑梁小車，由掛籃主桁架牽引其同步前移。

此掛籃的行走裝置與其他類型掛籃相比有著明顯的優勢，掛籃的主承重系統與底籃及其他各部分均同步一次性就位，這樣減少了施工工序，縮短了施工周期。
